Щелевые полы: описание, виды, монтаж своими руками

Современные животноводческие фермы представляют собой сложные в реализации, но хорошо отлаженные и качественно работающие системы. Немалую роль в упрощении процесса разведения скота сыграли щелевые полы. Они представляют собой удобное покрытие, через которое осуществляется самосплавная система забора навоза. Благодаря этому в разы повышаются показатели качества животноводческой фермы. Щелевые полы часто используются для разведения крупного рогатого скота и свиней. Особенности выбора, создания и установки щелевых полов для свинарников вы узнаете в этой статье.

Схема строения щелевых полов

Что такое щелевые полы и зачем они нужны?

Под щелевыми полами обычно подразумеваются комплексные инженерные сооружения, состоящие из двух уровней. Первый отводится под организацию жилой площади для свиней. Второй используется для отвода навоза. Для этой цели специально создаются ванны, а также каналы, по которым собираются продукты жизнедеятельности свиней.

Внешний вид щелевых полов

Покрытия в виде щелевых полов могут быть изготовлены из нескольких видов материалов. Наибольшей популярностью на данный момент пользуются настилы, сделанные из бетона, железа или специализированного сорта пластика. Подходящий материал подбирается в зависимости от целей использования. Для покрытия используются плиты с щелями, ширина которых колеблется от 1 до 2 см. Через эти отверстия и осуществляется отвод навоза.

Почему выгодно устанавливать щелевое покрытие?

В отличие от сплошных полов, которые до недавнего времени были распространены повсеместно, щелевые настилы имеют ряд крупных преимуществ. Рассмотрим их подробнее.

Расположение щелевых полов

1. Благодаря использованию щелевых полов тратится гораздо меньше сил на поддержание здоровья животных. Несмотря на то, что кишечные и простудные заболевания практически неизбежны на свинофермах, их число довольно низкое, а время протекания укорачивается по сравнению со сплошным покрытием;
2. Показатели суточного увеличения веса для одной особи имеют важное значение. И при наличии щелевого пола на ферме, величина привеса увеличивается. Для доращиваемого поголовья он составляет 50 граммов, а для тех свиней, которых необходимо откармливать — 80 г;
3. Эксплуатация щелевого покрытия снижает затраты на электроэнергию практически вдвое;
4. Помимо электричества уменьшается и количество воды, необходимой для очистки загонов от навоза. Водоснабжения потребуется в 5 раз меньше;
5. Отдельные виды щелевых полов создаются не только на производстве, но и собственноручно. Особенно это актуально, когда планируется создавать небольшую ферму.

Разновидности щелевых полов для свинарника

В зависимости от того, каких животных потребуется содержать в вольере, необходимо устанавливать щелевой пол, созданный из того или иного материала. Как указывалось выше, выбор идет из трех вариантов.

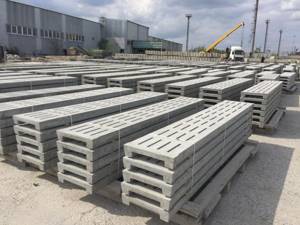

Бетонные щелевые полы

Плиты из бетона или железобетона чаще используются в крупных животноводческих фермах, поскольку способны выдерживать большие весовые нагрузки. Но для маленьких частных свиноферм они не подойдут. Это объясняется положительными и отрицательными особенностями полов.

Строение бетонных щелевых полов

Какие характеристики будут полезны заводчикам:

• повышенная прочность по сравнению с другими типами щелевых полов. Поскольку железобетон самый прочный из представленных материалов, он долговечен, надежен и способен прослужить до 20 лет;
• плиты из бетона, в отличие от древесины, не впитывают запахи за счет мелкой пористой структуры;
• устойчив к износу даже при длительных и больших механических воздействиях.

Минусы использования железобетонных плит:

• железобетонный щелевой пол находится в более высокой ценовой категории, а его установка требует много сил и времени. Это объясняется тем, что в большинстве случаев для монтажа требуются квалифицированные специалисты и специальная строительная техника;
• поросят крайне не рекомендуется держать в загонах, на дне которых установлены бетонные плиты. По советам ветеринаров, такие полы больше подходят для содержания и разведения уже взрослых особей.

Помещение для содержания взрослого поголовья свиней

Заметка! Данный тип полов идеально подходит для содержания большого поголовья. Благодаря своей износоустойчивости он справляется с нагрузками до 600 килограммов веса на 1 квадратный метр. К сожалению, сделать подобное покрытие самостоятельно довольно тяжело, поэтому альтернативным вариантом становится приобретение готовых плит.

Пластиковые щелевые полы

Несмотря на то, что покрытие для загонов на свинофермах, изготовленное из пластика, не так давно вошло в моду, многие владельцы свинарников оценили удобство и выгоду использования пластиковых плит. Они отливаются с помощью промышленного оборудования. Также не стоит делать крупное по площади покрытие из большого количества мелких плит. Соединение с помощью обычного механического монтажа может привести к появлению трещин. В этом случае плита может быстро сломаться под весом животных. А изготовление пластиковой плиты своими руками представляет собой сложный технологический процесс, который недоступен при отсутствии профессионального оборудования и специальных форм. Еще одна особенность в том, что часть будущего пола закрепляется в плиту в момент отливки.

Строение бетонных щелевых полов

Рассмотрим положительные качества пластикового щелевого пола:

• основное отличие — низкие показатели теплопроводности. За счет этого животным будет тепло и комфортно во время зимних холодов. В отличие от железобетонного варианта, не потребует организации дополнительного отопления;
• такой пол очень гигроскопичен. Не впитывает воду и запах продуктов жизнедеятельности животных. Легко поддается очистке;
• более низкие расценки по сравнению с бетонными или металлическими щелевыми полами. Экономия распространяется не только на изготовление, но и на установку покрытия для загонов;
• расширенный ассортимент благодаря большому количеству профильных компаний.

Отрицательное впечатление может возникнуть только по причине низкой экологичности материала. Пластик не столь экологически чист, как металл, дерево или железобетон.

Молодое поголовье свиней чувствует себя комфортно на пластиковых щелевых полах

Указанный вид щелевого покрытия заслуженно пользуется спросом у фермеров. Помимо указанных достоинств можно отметить, что плиты легки по весу, могут предоставляться практически в любой комплектации и не требуют специального транспорта для организации перевозок данного строительного материала. Пластиковые щелевые полы идеально подойдут для выращивания поросят как на доращивании, так и кормящихся у свиноматки. Подросших животных потребуется перевести в другие загоны, поскольку подобные плиты ориентированы на средний вес поголовья.

Металлические щелевые полы

Не самые распространенные полы, которые изготавливаются из металла — оцинкованного железа — или чугуна. Обладают довольно широким списком положительных качеств:

• и металл, и чугун обладают высокой износоустойчивостью, поэтому они долго не истираются. Практически не трескаются;
• металл не впитывает влагу. Как следствие, можно не беспокоиться, что полы будут впитывать влагу или запахи навоза;
• чистка металлических щелевых полов не приносит больших неудобств;
• одно из главных преимуществ — возможность сделать такое покрытие своими руками.

Строение металлических щелевых полов

Однако, не стоит игнорировать и недостатки материала:

• металлические полы в силу особенностей материала склонны к появлению ржавчины;
• оцинкованное железо и чугун имеют высокую теплопроводность, поэтому полы будут холодными, и их не во всех загонах можно будет использовать. Например, для загона с поросятами они не подойдут.

Следовательно, для правильного использования этого типа щелевых полов потребуется воспользоваться одним из двух алгоритмов.

1. Организовать подогрев в свинарнике с помощью электроэнергии, воды или иным способом. Но здесь стоит учитывать, что на свиноматок во время кормления поросят холодный металл будет действовать успокаивающе. Поэтому можно организовать частичный подогрев. Главное, чтобы молодняк располагался на теплом покрытии.
2. Организовать смешанное покрытие. Для свиноматок во время лактации обустроить лежанки на холодном металлическом полу, а остальные щелевые плиты, на которых будут располагаться поросята, сделать из пластика.

Взрослая особь лежит на месте с подогревом

Заметка! Если есть возможность потратить дополнительные средства на обустройство свинофермы, специалисты рекомендуют приобретать комбинированные полы из металла и пластика. Они удобны в использовании и долговечны, но располагаются в высокой ценовой категории.

Бетонные щелевые полы

Щелевые полы из железобетонных плит редко используются в частных хозяйствах. Основное место их применения – крупные животноводческие комплексы.

Положительные свойства щелевого пола

• Высокая прочность. Железобетон – один из самых надёжных и долговечных строительных материалов. Плиты покрытия прослужат 15 – 20 лет.
• Устойчивость к впитыванию неприятных запахов. Благодаря своей мелкопористой структуре бетон не хранит неприятные запахи
• • Износоустойчивость. Железобетонные полы выдерживают длительное и интенсивное механическое воздействие.

• Трудоёмкость и высокая стоимость монтажа. Для строительства щелевых полов для свиней из железобетонных плит понадобиться помощь сторонних специалистов и специальной техники.
• Нельзя содержать молодняк. Ветеринары не рекомендуют использовать бетонное покрытие для выращивания поросят. Оно подходит для содержания взрослых животных.

Устройство системы навозоудаления

При установке щелевых полов в свинарниках используется самосплавная система навозоудаления. Она представляет собой следующую конструкцию:

• на первом уровне располагается покрытие из щелевых плит. Через отверстия в плитах навоз падает на следующий уровень;
• ниже на втором уровне находятся бетонные ванны, куда собирается продукция жизнедеятельности животных;
• к ваннам подводится специальная водная магистраль.

Благодаря щелевым полам и системе навозоотведения полы выглядят чистыми

В зависимости от величины поголовья на свиноферме может быть реализована одна из двух основных схем монтажа покрытия. Первая представляет собой полностью щелевой пол. Он обычно используется в крупных животноводческих комплексах, когда имеется высокая численность поголовья и поддерживается стабильный комфортный для животных микроклимат. В частности, отопление в зимнее время и кондиционер летом.

Под полом, полностью состоящим из щелевых плит, размещаются ванны из железобетона. Навоз, падая из щелей, попадает в емкости. Последние подсоединены к насосу навозоприемника. Когда наступает время уборки, ванны очищаются по принципу унитаза — в емкость подается большое количество воды, которая смывает продукты жизнедеятельности животных. После этого разжиженный навоз попадает в специально отведенные места для дальнейшего хранения или перекачиваются в транспортные бочки, затем увозятся из фермы.

Схема строения системы навозоотделения

Второй тип свинарника подразумевает, что половина покрытия пола в загонах будет состоять из щелевых плит, а половина — из плотного материала без отверстий. Сходство с первым типом пола в том, что под щелевыми плитами также располагаются железобетонные ванны, а под резервуарами проведена магистраль для вывода навоза. Но, в отличие от свинарников с цельными щелевыми полами, в этом случае емкости снабжены пробками. Пока пробка на месте, в ванной скапливается жидкая фракция вместе с твердым навозом. Благодаря этому все продукты жизнедеятельности хранятся в жидком состоянии. Когда приходит время уборки, рабочий открывает часть пола, затем поднимает пробку. Накопленный навоз спускается в основную очистительную магистраль, а оставшаяся в ванне часть смывается по принципу унитаза водой.

Смежный тип свинарника

Монтаж только половины пола из плит с отверстиями позволяет экономить на приобретении щелевых плит за счет меньшего их количества. Однако, как уже указывалось, это удобно только при небольшой численности поголовья. Дополнительно потребуется продумать расположение кормушек. Они должны находиться на щелевой половине покрытия. На ровной половине свиньи устроят себе лежанки.

Крепление горловин

Устройство щелевых полов в свинарнике необходимо в первую очередь для того, чтобы облегчить работу по уборке станков. Навоз после монтажа такого покрытия будет проваливаться вниз и при открытии пробки уходить в трубу. Чтобы обеспечить такой его отвод, в магистрали нужно сделать принимающие горловины для каждой ванны.

То есть перед тем как приступать к утеплению трубы и засыпке ее землей, в ней нужно в первую очередь проделать отверстия под слив. Размещение последних следует рассчитывать самым тщательным образом. В противном случае в последующем при сборке сети навозоудаления могут возникнуть проблемы с монтажом ванн.

Просверливать отверстия в пластиковой магистрали проще всего лобзиком. Сами горловины вставляют в них по уровню. Предварительно пластик обезжиривают. Закрепить горловины слива в отверстиях можно на силикон или, к примеру, клей ПВХ.

Технические требования к щелевым полам

Чтобы подобрать щелевой пол, подходящий не только по цене, но и по качеству, советуем обратить внимание на следующие характеристики плит:

• они должны быть устойчивы к износу. Полы в животноводческих комплексах подвергаются суровому испытанию на прочность. На них действует механическое воздействие зоа счет веса и передвижения поголовья. Не меньший вред покрытию наносят продукты жизнедеятельности животных;
• плиты должны обеспечивать безопасность свиней вне зависимости от их возраста. Чтобы ноги молодых поросят не проваливались в щели, а более взрослые свиньи не получили травм из-за слишком больших отверстий, для последних рекомендуются параметры: 10-15 мм в ширину и 150-200 мм в длину;
• для выращивания здорового поголовья желательно использовать экологичные и гигроскопичные материалы. Последнее также помогает поддерживать свинарник в чистоте. Чем меньше в полы впитывается влаги, тем меньше они сохраняют неприятные запахи;
• удобство и практичность в эксплуатации. Это особенно важно при создании навозоуборочной системы, поскольку от качества дезинфекции и уборки зависит состояние здоровья животных.

Перегородки между блоками

Пластиковые щелевые полы

Щелевые полы из пластиковых элементов недавно появился на российском рынке, но уже завоевали симпатии у животноводов. Они состоят из пластиковых плит, отлитых промышленным способом.

• Низкая теплопроводность. На полу из пластиковых плит животным комфортно и удобно находится в зимний период.
• Низкая гигроскопичность. Практически не впитывают воду и неприятный запах. Легко моются
• • Широкий выбор производителей. На рынке много организаций, занимающихся изготовлением и монтажом щелевых полов из пластиковых элементов.
• Низкая стоимость. Цена изготовления и установки ниже, чем за аналогичные варианты из металла или железобетона.

• Низкая экологичность. Пластик, это искусственный материал. Он не сравниться по экологической чистоте с бетоном, деревом или металлом.

Важно! Не пытайтесь изготовить пластиковые плиты своими руками. Для этого существует свой набор оборудования и специалистов.

Общие принципы и правила монтажа

Создание пола в свинарнике — основная работа в организации всего комплекса, поэтому заниматься им необходимо в первую очередь. Причем это правило действует как при первичном строительстве, так и во время реконструкции фермы. Поскольку во время работы с полом остальные части строения зачастую можно сильно повредить. Помимо этого условия существует еще несколько общих принципов монтажа, которые ни в коем случае нельзя игнорировать.

Схема строения щелевых полов и навозоотделения

1. Следует обратить внимание на гидроизоляцию и материалы, из которых будет строиться фундамент здания. Навоз представляет собой довольно агрессивную среду, оставляющую довольно неприятный запах. А при неправильно подобранных материалах его воздействие может и негативно отразиться на фундаменте.
2. В любом фундаменте нужна отмостка под водные очистительные магистрали. Чаще всего в этой роли выступают щебенка или песок. При наличии средств стоит приобрести отвальный шлак на замену первым двум материалам. В результате прессования он утрамбовывается в плотный и единый монолит. Слой щебня или песка должен составлять от 30 см в толщину, а при увеличении размеров фермы эта величина также может вырасти. В случае с отвальным шлаком его толщина может быть поменьше.
3. Сверху на готовый фундамент и отмостку настелить гидроизоляционный слой. Самым простым вариантом является рубероид.
4. Далее связывается каркас из арматуры, который заливается бетоном. Если в качестве пола предполагается устанавливать бетонные плиты, то дополнительную гидроизоляцию для них можно осуществить с использованием битума.
5. Высота стенок ванн для сбора навоза не должна быть меньше 60 сантиметров.
6. Все стыки на поверхности ванной, в каналах, а также различные щели замазываются битумом.
7. Щелевые плиты необходимо укладывать с уровнем. Если покрытие будет установлено с уклоном, это может травмировать животных.
8. При выборе фундамента необходимо уделять внимание тому типу плит, которые планируется устанавливать. От материала — металла, железобетона или пластика — зависит и степень нагрузки на основание строения. При неправильных расчетах фундамент может не выдержать веса и животных, и плит одновременно.
9. Если верхний настил делается из дерева, животным, конечно, будет тепло и удобно. Но такое покрытие не может эксплуатироваться более 3 лет. Дерево хорошо впитывает влагу и, соответственно, неприятные запахи. Плюс менее устойчиво к износу. Поэтому деревянные настилы стоит делать съемными, чтобы их можно было в любой момент отремонтировать или полностью заменить.

Деревянный настил имеет короткий срок годности

Металлические щелевые полы

Не так часто применяются для строительства щелевых полов. Основной материал — металл и чугун.

• Прочность и износоустойчивость. Металл может выдержать большие нагрузки. Он плохо истирается и практически не трескается.
• Низкая гигроскопичность. Не впитывает влагу, не хранит неприятные запахи.
• Удобство в эксплуатации. Щелевые полы из металлических решеток легко моются, к ним не прилипает грязь.

Отрицательные свойства щелевого пола

• Низкая температура поверхности. Без дополнительного обогрева металлические полы всегда остаются холодными.
• Коррозия. Металл под действием воды быстро ржавеет.

Важно! Холодный пол – это не всегда плохо. Металлические полы подходят для содержания свиноматок, которым нужна прохлада. Главное, чтобы на них не находились поросята. Можно построить комбинированные полы. Место под свиноматку оборудуется металлическими решётками, остальная часть свинарника пластиковыми.

Как изготовить щелевой пол своими руками?

Из всех представленных ранее типов полов наиболее оптимальным вариантом самодельного щелевого покрытия будет являться металлический пол. Для него потребуется запастись следующими инструментами:

• металлическая основа щелевого покрытия — оцинкованные листы, шпалы или иной подходящий материал толщиной не менее 5 мм;
• перчатки, рабочая спецодежда, защитная маска;
• аппарат для сварки металла;
• рулетка;
• болгарка или, что более приемлемо, электрические ножницы, которыми будет удобнее и безопаснее резать металл.

Как будет устроен щелевой пол, потребуется определить заранее. Это необходимо потому, что на момент создания фундамента потребуется создавать траншеи, куда поместятся ПВХ трубы. Последние образуют водную магистраль для отвода навоза. Диаметр труб должен составлять от 25 до 30 см. Чтобы экскременты лучше отходили в навозоприемник, трубы укладываются с уклоном в 5 мм на 1 метр трубы.

Итак, как создать металлический щелевой пол своими руками.

Шаг 1. Отмерить необходимое количество заготовок с учетом припуска на зазор. Величина зазора от 1 до 1,5 см. В результате получится заготовка для щелевой плиты с отверстиями. Ширина каждой полосы между двумя щелями должна составлять не более 10 см.

Заготовки для создания щелевого пола

Шаг 2. Сварить заранее подготовленные металлические полосы. Детали свариваются внахлест по принципу решетки внахлест за счет запаса, оставленного во время нарезки полос для будущего покрытия.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Шаг 3. Наварить боковые борта на готовую горизонтальную часть пола. Лучше всего для этого подходит оцинкованная сталь. Необходимо для того, чтобы корм не падал за границы станка.

Шаг 4. Продумать и установить нижние опоры. Так щелевая основа не будет провисать. Обязательное условие — наличие хотя бы 5 опор, одна из которых располагается в центре, а остальные 4 по бокам. Опоры устанавливаются по высоте ванн для сбора навоза.

Шаг 5. Покрыть половину щелевого пола плотным деревянным или пластиковым настилом. Данный шаг используется, если планируется выращивать небольшое поголовье. На закрытой части свиньи отдыхают и спят. Для более удобной уборки рекомендуется делать настил съемным.

Важно! Если последний шаг выполняется, то кормушки и поилки устанавливаются на щелевой стороне. Именно там свиньи будут очищать свою пищеварительную систему.

Цены на кнопочные поилки для свиней

Кнопочная поилка для свиней

Ремонт щелевого пола своими руками возможен, если покрытие изготовлено из дерева. Бетонные плиты, как и пластиковые, невозможно починить самостоятельно, поскольку данные изделия приобретаются на заказ и делаются профессионалами на специализированном оборудовании. Металлический пол, сделанный своими руками, можно постараться восстановить. Важно понимать, что ремонт любого типа пола повышает риск того, что придется делать капитальное обновление всего здания. В частности, из-за требований к гидроизоляции и тщательной обработки мест стыка щелевого пола и стен.
