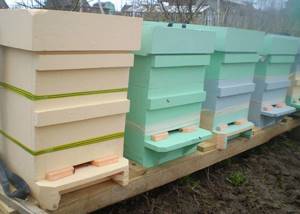

Ульи из пенополистирола


Типовое строение ульев и комплектующие элементы

Чтобы самостоятельно изготовить домик для пчел, изначально нужно разобраться с его базовым строением. Любая модель должна иметь такие составные части:

  • Корпус. Располагается в нижней части конструкции и подразумевает наличие специальных пазов, на которые устанавливаются рамки. В зависимости от размеров и типа улья, их количество варьируется от 9 до 16. Как правило, такие стыки устанавливаются параллельно друг к другу. Стенки корпуса делаются с утеплителем, в качестве которого чаще всего выступает велит – теплоизоляционная плита из бумаги, пропитанная битумом. Его основные заменители – льняные маты, пенополистирол.
  • Днище. Одновременно выполняет две функции – основания конструкции и «взлетно-посадочной» полосы для пчел. Дно может быть прибитым или съемным. С точки зрения эксплуатации, второй вариант оптимален, поскольку упрощает очистку гнезда. Между дном и рамками нужно образовать подрамочное пространство длиной как минимум в 20-25 мм. Оно необходимо для уборки улья перед весенним облетом пчел. Некоторые пчеловоды оставляют пространство в 40-60 мм, а под рамками размещают емкость с подкормкой для насекомых.

    Подрамочное пространство образует паровоздушный клапан, без которого активность роевого состояния пчелосемьи понизится, поскольку летные пчелы не будут садиться на соты с расплодом.

  • Леток. Это отверстие, которое обеспечивает пчелам свободный вылет и возвращение в улей. Прорезается в передней части корпуса, зачастую внизу, поскольку верхнее отверстие забирает около трети тепла. Оно закрывается откидной задвижкой, крепящейся к передней стенке корпуса при помощи вращающихся петель. В некоторых моделях имеются два летка – верхний и нижний. Первый из них открывается весной-летом, а зимой закрывается. Нижний леток приоткрывается на зимний сезон, чтобы обеспечить доступ свежего воздуха.

    В случае съемного днища леток зачастую делается чуть выше центральной части в виде полукруга диаметром 30 мм. Если же дно прибитое, то диаметр щелевого летка должен быть не менее 100 мм, а длина – около 10 мм.

  • Магазин (магазинная надставка). Секция улья, которая находится над корпусом. В этот отсек пчелы складывают мед в период взятка, что значительно облегчает для пчеловода задачу его сбора. Обычно магазин делается с такими же линейными параметрами, что и корпус, поэтому в нем размещается такое же количество рамок для сот. Иногда надставка используется для размещения отводка в зимний сезон, поэтому утепляется вместе с корпусом или делается с двойными стенками. В некоторых моделях магазин отсутствует.

    Эксперты советуют применять магазин при небольших пчелосемьях, не производящих большого количества сладкого продукта.

  • Подкрышник. Верхняя часть домика, покрывающая магазин или гнездовой корпус, чтобы защитить плеч от осадков и вместе с тем создать воздушное пространство по типу чердака, которое помогает поддерживать в улье оптимальный температурный режим. Для вентиляции и свободного перемещения пчел в потолке делается отверстие. Если подкрышник заменяет крышу, то он изготавливается из фанеры или доски и обшивается тонким листом стали для защиты деревянных частей улья от влаги.

Подобная конструкциям зачастую оснащается следующими комплектующими элементами:

  • Рамками. В зависимости от формы улья они могут быть квадратными, низкоширокими или узковысокими, но в любом случае имеют одинаково выступающие края – фальцы, которые опираются на рейки, закрепленные на стенках магазина или корпуса. Толщина рамок из натуральной древесины чаще составляет 10-40 мм. Чтобы помочь пчелам в создании сот, иногда на них натягивается нержавеющая проволока или толстая леска. Между рамками и стенками корпуса нужно оставить 6 мм, чтобы образовалась межрамочная удочка, через которую будут пролетать пчелы после постройки сотов.
  • Разделителями. Обеспечивают необходимое расстояние между рамками. Щели в них делаются такими, чтобы рабочие пчелы могли пролетать вверх. Постоянные разделители бывают точечными или линейными. Первые скрепляют соседние рамки на нужном расстоянии только в одной точке, а вторые – по всей нижней планке. Существуют также профильные боковые разделители в виде расширения боковых реек в верхней части, которое предупреждает соприкосновение сот, создаваемых пчелами внутри рамки. Оно также называется плечиком и обычно имеет длину около 100 мм.
  • Диафрагмой (вставной доской). Это дощатая или древесная плита, ширина и высота которой соответствуют внутренним размерам корпуса. Она располагает внутри улья и разделяет его на две части. Часто применяется в случае содержания в одном домике двух пчелосемей.
  • Рубероидным подрамником. Лист рубероида, длина и ширина которого соответствует размерам дна корпуса. Он вставляется в улей через леток при пополнении улья кормом на зиму. В течение зимнего сезона на нем скапливаются крошки воска и подмор, поэтому в начале весны его нужно удалить и хранить до конца сезона.
  • Разделительной решеткой. Устанавливается между корпусом и магазином, чтобы матка не перешла из одной части улья в другую. Решетка делается из проволоки или пластика и имеет ячейки размером не менее 4,2 мм. Таким образом, через них свободно проходят рабочие пчелы, а вот обладающие более крупными размерами матки и трутни остаются в основной гнездовой секции.
  • Вентиляционной рамой. Легкая конструкция из деревянных реек с натянутой на них металлической сеткой, ячейки которой имеют размеры 3х3 мм. Она укладывается в верхней части улья вместо потолочной панели, но иногда вентиляционное окно делается и в самом подкрышнике.
  • Откидными панелями. Используются для соединения корпуса и магазинной надставки. Петли крепятся по углам на передней стенке улья, между корпусом и магазином. С их помощью можно откинуть или полностью снять магазин, чтобы освободить внутреннее пространство гнездового корпуса. В некоторых моделях вместо петель используются выдвижные скобы.
  • Соединительной лентой. Гарантирует надежное соединение корпуса, магазина и подкрышника. Для этого устанавливается по линиям стыковки. Как правило, используется лента из стальной полосы, ширина которой равна 25 мм, а толщина – 2 мм.

На следующей схеме представлено базовое строение улья, где 1 – основание, 2 – дно, 3 – корпус, 4 – разделитель, 5 – магазин с рамками, 6 – потолок, 7 – крышка:

Изделие из фанеры и пенопласта

Для изготовления выбранной конструкции улья понадобятся подробные чертежи всех деталей с указанием размеров, а также качественный материал и инструменты:

  • просушенные листы фанеры для дна, крыши, магазинных и гнездовых модулей;
  • деревянные планки для укрепления каркаса изнутри;
  • пенопластовые блоки средней толщины;
  • электропила или ножовка;
  • молоток (дрель), гвозди (саморезы);
  • шлифовальный инструмент;
  • клей ПВА или другой водостойкий.

Наружные стенки корпуса могут быть сделаны из досок (обычных или предназначенных для обшивки), ДВП, древесные плиты с большим числом слоев.

Особенности сборки

Вначале из листов фанеры вырезают детали улья по чертежам, обязательно шлифуют их. Работать с материалом нужно аккуратно – тонкие древесные плитки легко повредить.

Порядок изготовления гнездового корпуса:

  1. Стенки надежно соединяют между собой, используя планки для закрепления.
  2. На противоположных сторонах формируют фальцы для рамок с вощинами.
  3. Дно делается съемным: тогда его будет удобно чистить от скопившегося мусора.
  4. На передней стенке прорезают 2 летка. К ним прикрепляют задвижки, а чуть ниже – планки для приземления пчел.

В процессе работы нужно проверять, чтобы края модуля были на одном уровне, изделие не перекашивалось. Все части плотно подгоняют друг к другу, соединяют с помощью гвоздей, промазывая стыки клеем, и закрепляют.

Совет:

Наружные стенки корпуса устанавливают на достаточном расстоянии от каркаса, чтобы в промежуток свободно поместились пенопластовые блоки. Фанеру смазывают клеем, чтобы прикрепить утеплитель.

Дополнительные корпуса, магазины собираются по тому же принципу, что и основной модуль, но без днища. Крышу улья рекомендуется сделать со скатами и застелить водонепроницаемым материалом, например, листом железа. Наружные поверхности после сборки покрывают влагостойкой краской, тщательно просушивают.

Пчел можно будет заселить в новое жилище после его обработки от инфекций.

О размерах

Внутреннее пространство улья рассчитывается под количество сотовых рамок, которое планируется в него устанавливать. Высота стенок гнездового модуля, магазина также зависит от вощин, которые достигают 23 см в улье Рута, 30 и 14,5 см – в Дадане.

Необходимо оставлять для движения насекомых расстояние около 10 мм между рамками, под крышей или верхним модулем, не менее 20 мм – над днищем. Таким образом, для стенок лежака берутся листы фанеры высотой 35,5 см, в длину 2 из них равны 81 см, 2 других – 45 см. Для всех 4 сторон улья Дадан на 12 рамок понадобятся плитки 45х32 см, Рута на 10 рамок – 45х25 см и 37,5х25 см.

Внешние размеры зависят от толщины листов фанеры, используемых для изготовления пчелиного домика, наличия двойных стенок, утепления. Каркас может быть довольно тонким (0,4-0,8 см), но наружный слой желательно делать более 1,5 см в толщину.

Совет:

Дно и крыша улья должны немного выступать за края короба – следует учитывать это, если планируется конструкция с двойными стенками.

Блоки пенопласта для утепления берутся толщиной от 2 до 5 см. В передней части корпуса их обычно не закладывают, чтобы не закрывать верхний леток. Расстояние между стенками остается свободным.

Чертежи

Детали для улья вырезают из фанеры в соответствии с размерами, указанными на схеме. Дополнительные стенки, которые устанавливают поверх основного каркаса, не принято изображать. Материал для них подбирают на свое усмотрение при необходимости утепления пчелиного жилища.

Можно собрать из фанеры несколько корпусов, магазинов своими руками: чертежи одной детали используются для изготовления всех таких модулей. Их строение одинаково для выбранного типа ульев, чтобы облегчить надстройку и замену.

Пример сборки

На чертеже показан порядок изготовления популярного варианта конструкции из фанеры с пенопластовыми вставками. Все детали плотно подгоняют друг к другу. Щели и стыки замазывают нетоксичным клеем.

В процессе работы нужно проверять, чтобы верхние и нижние края короба были на одном уровне, иначе он может перекоситься.

Основные виды ульев с чертежами

Своими руками можно изготовить улей разных форм и размеров. Самые популярные среди пчеловодов варианты рассмотрим отдельно.

Улей Дадан

Встречается практически на всех пасеках. Изготавливается из дерева – кедра, ели, сосны, липы или осины. Выглядит следующим образом:

Его явным преимущественном является простота, вместительность и модульность. Классическая модель состоит из 12 рамок, но по мере роста пчелосемьи её можно дополнять новыми корпусами или магазинами. Вот чертеж классического улья Дадан на 12 рамок:

Крышку можно делать не плоской, а 1- или 2-скатной, чтобы дождевые капли лучше скатывались с поверхности кровли.

Альпийский улей

По принципу построения конструкция напоминает дупло, поскольку при её разработке пчеловод Роже Делоном старался воссоздать для пчел условия, максимально приближенные к природным.

Внешне альпийский улей представляет собой многокорпусную вертикальную «пирамиду», поскольку гнездовые корпуса в нем располагаются один над другим. Из-за этого конструкция компактная, но отличается большой высотой, а также предполагает такие особенности:

  • в корпусах отсутствуют перегородки, вентиляционные зазоры и решетки;
  • в нижней части домика обустраивается леток, через который осуществляется естественная циркуляция воздуха и предотвращается накопление влаги, а также осаждение конденсата;
  • в верхней части улья делается кормушка или потолок для создания воздушной подушки;
  • все корпуса, кроме нижней, не имеют дна, поэтому для установки рамок на стенках закрепляются гребенки или рейки;
  • каждое отделение общего корпуса вмещает в себя от 3 до 8 рамок в зависимости от количества особей в пчелосемье.

Необходимость в утеплении стенок улья отсутствует, поскольку зимой он просто накрывается полиэтиленовым пакетом.

Улей Лангстрота-Рута

Конструкция вертикального типа делается в несколько этажей по 10 рамок и занимает минимум места. Опытные пчеловоды создают ульи такого типа до 7-8 этажей и с их помощью собирают за сезон более 200 кг меда в сотах. Новички же могут применить вариант в минимальном исполнении – с одним корпусом и полу магазином, поскольку большая магазинная насадка существенно увеличит общий объем строения и затруднит утепление гнезда.

Вот схема многокорпусного улья:

Если отдельные блоки конструкции оснастить штырями, можно получить более надежную конструкцию.

Кассетный улей

В отличие от других моделей в таком улье гнездовые корпуса делаются в виде выдвижных ящиков, которые устанавливаются в общий корпус с зафиксированными на его боковинах брусками – полозками, по которым и будут ходить кассеты. Расстояние между рамками в корпусе должно быть не менее 10 мм, чтобы при необходимости отгородить часть улья от основного пространства горизонтальными решетками или фанерными перегородками.

На каждом выдвижном корпусе такого улья делаются летки, центральные из которых имеют диаметр 25-30 мм, а щелевые – длину 200 мм и высоту 10 мм. Если планируется сделать общую дверь, то отверстия для летков нужно делать в ней, напротив зазоров между кассетами. Под каждым летком крепится прилетная рейка. Всю конструкцию защищает односкатная крыша, под которой предусмотрены вентиляционные отверстия.

Кассетный многокорпусный улей на 10 рамок можно собрать по такой схеме, где 1 – единый корпус, 2 – кассеты, 3 – рамки, 4 – разделительная панель, 5 – слой утеплителя, 6 – защитные крышки, 7 – подкассетные секции:

Кассетный улей требует больше усилий и материалов для изготовления, но она больше остальных удобна в транспортировке, поэтому является лучшим вариантом для выездных пасек.

Улей лежак

В отличие от вышеперечисленных моделей такой улей является горизонтальным и отлично подходит для размещения нескольких пчелосемей. Подобная конструкция представляет собой короб, разделенный стационарными перегородками на несколько частей, в каждой из которых поселяется отдельная семья пчел со своей маткой.

Улей можно дополнительно оснастить магазином, установив его поверх гнездовых отсеков или между ними. Для каждого из отделов в нижней части передней стенки подготавливается леток. Крышу лучше сделать двускатной, чтобы защитить конструкцию от осадков и перегрева в сильную жару.

Лежак можно изготовить и для одной пчелосемьи. Вот чертеж такой примитивной конструкции:

Устройство улья для пчел: типовая конструкция, особенности популярных модификаций

Основные элементы классического «домика для пчел» изображены на этом рисунке

Ниже приведено назначение и особые характеристики отдельных деталей:

  • Основание (1) обеспечивает устойчивость всей конструкции. Его делают достаточно прочным. Небольшие отверстия в боковых частях нужны для проветривания, которое предотвращает процессы гниения.
  • Дно (2) в этом улье выполняет функции переходного элемента и «взлетно-посадочной» площадки одновременно. В некоторых конструкциях предусматривают возможность изменения размеров летка с учетом размеров пчелиной семьи, сезона, погодных условий.
  • Основная часть – корпус (3). В данном проекте установлены два одинаковых элемента. Именно здесь матка делает кладку яиц. Для упрощения поддержания комфортной температуры стенки делают толще, либо монтируют дополнительный слой из пористых материалов. Внутрь помещают рамки таким образом, чтобы внизу осталось достаточное пространство для уборки.
  • В разделителе (4)размеры щелей делают такими, чтобы вверх могли проникать только рабочие пчелы. Тут установлен магазин (5) с рамками, где создаются соты с медом во время взятка. Иногда эту часть ульев используют для размещения отводка в зимний период.
  • В потолке (6) делают отверстие. Оно необходимо для вентиляции, свободного перемещения пчел. На этом «этаже» устанавливают кормушки, дополнительные элементы утепления в холодную пору года.
  • Завершает конструкцию крышка (7). Ее обивают сверху металлическим листом, который защищает деревянные части от влаги.

Рамка для улья

Особая форма боковых деталей с расширением верхней части (1) помогает создавать щели определенных размеров при установке изделий в улье. Натянутые между ними струны (2)из лески или стальной проволоки облегчает строительство сот. Удлиненные элементы поперечной планки (3) опираются на стенки корпуса при монтаже.

К сведению! В интернете представлены различные чертежи ульев для пчел, поэтому не сложно найти подходящий вариант. Но надо подчеркнуть, что профессионалы и опытные эксперты отдают предпочтение разборным конструкциям. Такие сооружения удобнее в эксплуатации. В частности – упрощается ремонт отдельных компонентов.

Диафрагма

Этим элементом разделяют улей на функциональные части. Так, например, можно создать в одной конструкции благоприятные условия для нескольких пчелиных семей.

К сведению! Вместо фанеры применяют пенополиуретан, ДСП, иные материалы, соответствующие изложенным выше требованиям к частям улья.

Надежная долговечная разделительная решетка из нержавеющей стали

Аналогичное недорогое изделие из пластика

Улей Дадана-Блатта: простота и эффективность

Конструкции этого типа соответствуют описанию, приведенному в предыдущем разделе статьи

Явным преимуществом такого решения является модульность. При необходимости, можно устанавливать определенной число основных корпусов, магазинов. Не возникнут большие трудности в процессе изготовления, ремонта.

Устройство и основные параметры сооружения

Здесь приведены размеры улья Дадан на 12 рамок. Чертеж является рабочим примером, который проверен на практике. Некоторые характеристики и детали можно изменять:

  • Крышу не обязательно должна быть плоской. Такой вариант подходит для организации пасек кочевого вида. Если сделать один или два ската – быстрее удаляются дождевые капли с поверхности кровли.
  • Пустое пространство между дном корпуса и основанием создают от 20 мм и более для эффективной вентиляции.
  • Для стенок корпуса/магазина рекомендуют брать дерево толщиной 35/25 мм. Но эти стандарты надо корректировать с учетом климатических условий в регионе эксплуатации.
  • При любом количестве рамок от них оставляют следующие расстояния до дна/боковых стенок/верхнего перекрытия: 20/7/10 мм.

Модернизация типового изделия

На этом примере понятны преимущества совершенствования классических решений:

  • Вместо углублений в стенках, нижняя тяжелая часть оснащена складывающимися металлическими ручками для переноски.
  • Встроенные защелки обеспечивают надежное скрепление частей. Но при необходимости, они разъединяются без применения специальных инструментов.
  • Для создания оптимальных размеров «входного блока» применена металлическая планка с отверстиями.

Важно! Перед изменением стандартных чертежей Дадановского улья своими руками изучите внимательно рекомендации квалифицированных пчеловодов. Это поможет устранить ошибки, которые совершают новички при недостатке практического опыта.

Утепление и гидроизоляция стенок с применением современных материалов

Улей Лангстрота-Рута: как содержать много пчел без лишних трудностей

Эти конструкции делают в 2-4 этажа с 10 рамками на каждом уровне

Чертеж улья Рута, созданный на основе документации канадского министерства сельского хозяйства

Как и другие конструкции вертикального типа, данное сооружение занимает немного места на земельном участке. Если применить вариант в минимальном исполнении, с одним корпусом и полумагазином, правильно организовать работу будет не сложно. Однако опытные пчеловоды советуют не начинать с установки крупного улья. Большой магазин существенно увеличит общий объем, что затруднит утепление гнезда. Несколько этажей позволяют занять до 40 рамок, что подразумевает большую силу пчелиной семьи.

По этому чертежу улья Лангстрота с двумя магазинами можно изучить не только размеры, но и последовательность сборки

К сведению! Профессиональные пчеловоды создают ульи этого типа до 7-8 этажей. С их помощью они собирают за один сезон более 200 кг меда в сотах.

Рогатый улей: минимум затрат и простое изготовление

Корпус

Дно

Крышка

Чертежи рогатого улья своими руками поясняют главную особенность – наличие штырей в отдельных блоках.

Эти элементы обеспечивают надежность вертикальной конструкции

Преимущества:

  • Все детали можно сделать с применением простейших столярных инструментов.
  • Конструкция допускает определенную неточность размеров.
  • Сборка и демонтаж выполняются быстро, правильно.
  • Для изготовления подходят недорогие материалы.
  • Легкие улья этого типа перемещаются без больших физических усилий.

Альпийский улей: экономия площади

Знатоки утверждают, что моделью конструкции этого типа была жизнь пчелиной семьи в полом деревянном стволе.

Как бы то ни было на самом деле, но все альпийские ульи отличаются большой высотой

Следующие данные помогут уточнить важные особенности таких сооружений:

  • Здесь нет вентиляционных отверстий и решеток, разделяющих общий объем.
  • Слой воздуха в области потолка перемещается, что предотвращает накопление влаги, осаждение конденсата.
  • В период сбора меда увеличивается сила семьи. Можно устанавливать дополнительные корпуса для повышения производительности, поддержания оптимального микроклимата.
  • Зимой выполняют обратную операцию. Это упрощает создание благоприятных температурных условий.
  • Корпуса разделяют на объемы по 4-8 рамок с учетом размеров пчелиной семьи.
  • Дно устанавливается только в нижнем блоке.
  • Верхний элемент выполняет функции поилки и кормушки.

Легкие изделия из вспененного полиуретана обладают низкой теплопроводностью

Чертежи

Специальная рамка для альпийского улья: к деревянной планке присоединен «П» образный элемент из металла

Кассетный улей: решение масштабных задач

Модульная конструкция

В таком сооружении обеспечивается круглогодичное содержание пчел без сезонных перемещений. Но при соответствующем оснащении возможна трансформация в мобильный вариант.

Этот рисунок можно использовать для создания многокорпусного улья своими руками на 10 рамок

Он поясняет особенности изобретения в области пчеловодства, которое подтверждено отечественным патентом. Авторам удалось снизить сложность обслуживания с одновременным улучшением температурных условий в холодную пору года:

  • Единый корпус (1) обеспечивает целостность и высокую прочность.
  • Рамки (3) устанавливаются в кассеты, которые закреплены на полозьях.
  • Защитная крышка (6) монтируется при необходимости защиты от грызунов.
  • Семьи пчел разделяют специальной панелью (4).
  • «Подкассетные» (7) секции обеспечивают прохождение свежего воздуха. Их вынимают для регламентных работ.
  • Для улучшения изоляционных свойств установлен слой утеплителя (5).

Улей лежак: комфортные условия для нескольких пчелиных семей

Главное отличие – горизонтальная конструкция

Такое решение позволяет создать благоприятные условия для размещения нескольких семей пчел.

Стационарными перегородками выполняют разделение общего пространства на нужные объемы

Улей лежак своими руками можно создать по этому чертежу

Двускатная крыша защитит от непогоды и упростит поддержание температурного режима

Эту часть лучше установить на дверных петлях. Как показано на рисунке, такой оснащение облегчит манипуляции с достаточно тяжелой частью в процессе осмотра, извлечения готовой продукции и выполнения других рабочих операций.

Улей удав: описание и важные детали

Особенности основных частей конструкции

С помощью этих чертежей улей удав своими руками сделать не сложно. Также пригодятся следующие комментарии:

  • Компактные рамки заполнять сотами не затруднительно для пчел, поэтому дополнительные опоры (металлические струны, пластиковые нити) не устанавливают.
  • Чтобы обеспечить достаточную толщину «воздушной подушки» высоту стенок крышки делают 25-30 мм, не менее.
  • Стандартные габариты корпуса (ширина х глубина х высота в см): 37,5 х 36 х 13,5. Этого объема хватит для установки 10 рамок максимум. Диаметр отверстия для летка – 19 мм.

Работу с такими ульями организуют по специальному алгоритму:

  • В холодную пору года применяют 4-5 корпусов.
  • При наступлении весны вынимают 1-2 нижние блока. Эту процедуру совмещают с заменой подрамника, профилактическим осмотром.
  • После первого эффективного взятка – устанавливают 1-2 корпуса (рамки с вощиной).
  • По мере необходимости монтируют сверху дополнительные корпуса. По мере накопления готовой продукции их убирают для откачки меда.

Приведенный выше пример – это один из вариантов. Пчеловодам нравится возможность «гибкой» организации рабочих процессов, настройки отдельных параметров под определенные условия. Они отмечают положительно следующие детали:

  • Компактность и малый вес отдельных частей снижают трудоемкость. Снимать и переносить их может один человек, без помощника.
  • Отсутствие проволоки повышает надежность и прочность изделий.
  • Если соблюдать приведенные размеры листа стандартной вощины хватит на четыре рамки без лишних отходов.
  • Небольшие объемы корпусов пригодятся для создания оптимального пространства для каждой пчелиной семьи.

Для объективного анализа надо перечислить недостатки:

  • Небольшая площадь опоры уменьшает устойчивость конструкции.
  • Одну рамку сделать несложно. Однако с учетом общего требуемого количества, придется потратить больше времени и сил по сравнению с аналогичными изделиями для типового многокорпусного улья.
  • В небольших секциях остается много пустого пространства, которое не используется по целевому назначению (для создания и наполнения сот).

Статья по теме:

Как сделать скворечник своими руками из дерева. Чертежи, материалы, декор и установка, а также множество креативных идей на эту тему в нашем материале.

Выбор материалов

При изготовлении улья можно использовать различные материалы:

  • Дерево. Классический вариант для постройки пчелиного домика. Помогает создать для насекомых естественные условия. Лучше всего выбрать породное дерево – кедр, хотя можно использовать липу или осину, но конструкцию придется дополнительно утеплять. Такие ульи сухие, хорошо дышат и приятно пахнут. От использования сосны, ели и пихты стоит отказаться – в таких домиках тепло, однако в них скапливается влага и смола, а также имеется хвойный аромат.

    Для изготовления улья нужно выбирать деревянные доски, влажность которых держится в пределах 15-16%.

  • Фанера. Относится к долговечным и экологическим материалам, но строение из него требуется покрыть краской, а изнутри утеплить пенополистиролом для сохранения тепла и сухости. Фанера крайне чувствительна к влаге, поэтому за ней нужен постоянный и правильный уход.
  • Пенополистирол. Относительно новый материал в изготовлении ульев. Привлекает низкой стоимостью и отсутствием необходимости в дополнительном утеплении зимой. Пенополистирол имеет свои недостатки – он хрупкий и ломкий. При использовании материала плохого качества есть вероятность ухудшения свойств меда.
  • Пенопласт. Одни из самых экономных и доступных вариантов, так как можно использовать даже упаковку от бытовой техники. Конструкция из пенопласта имеет легкий вес даже с наполненными рамками и отличную теплоизоляцию, однако она очень хрупкая и нуждается в постоянной покраске для защиты от солнечных лучей.
  • Полиуретан. Имеет хорошую теплоизоляцию и не пропускает влагу, поэтому внутри улья не развиваются грибки и бактерии. Этот материал практически не грызут пчелы, мыши и птицы, однако он имеет свои недостатки – обладает высокой горючестью и практически не пропускает воздух.

Улей из любого материала стоит красить в белый цвет, поскольку он лучше запоминается насекомыми и отталкивает солнечные лучи.

Рекомендации от пчеловодов

Сделать улей из фанеры и пенопласта несложно, но не будет лишним прислушаться к мнению опытных пчеловодов:

  1. Крышу требуется собирать самой последней. Если будет предполагаться кочевка, то лучше всего делать плоскую крышу.
  2. Одним из важных условий для здоровой пчелиной семьи и ее успешного развития – благоприятный микроклимат внутри улья. По этой причине создание домика следует подогнать все элементы четко, чтобы не было щелей и зазоров.
  3. Донная часть строения улья может быть и съемной, и несъемной. Но первый вариант облегчит уход за пчелами, давая возможность сменить одно дно на второе.

Рассматривая, как сделать улей собственноручно по чертежу и фото с пошаговой инструкции, повторить конструкцию сможет любой человек, так как в этом нет ничего сложного. Для создания улья можно обойтись даже минимальным перечнем инструментария, и потому практически все работы можно производить на циркулярной пиле. Кроме того, самостоятельное изготовления улья принесет куда больше удовольствия, чем купленное в магазине изделие.

Как изготовить деревянный улей?

Такая конструкция зачастую бывает двух типов – вертикальной и горизонтальной. Сборку каждой модели рассмотрим отдельно.

Улей лежак на 16, 20 и 24 рамки

Принцип изготовления лежака одинаков, вне зависимости от его вместительности, но прежде чем приступить к строительным работам, нужно правильно рассчитать его размеры:

  • На 16 рамок. Толщина внутреннего корпуса – 2-2,5 см. Высота его переднего и заднего стенок – 60,5 см, а длина – 32 см. Те же параметры для боковых стенок – 53 и 32 см соответственно. Толщина наружных стенок – 1,5 см. Высота переднего и заднего стенок – 67,5 см, а длина – 50 см. Те же параметры для боковых наружных стенок – 56 и 50 см.
  • На 20 рамок. Толщина конструкции остается неизменной, а вот размеры стенок корректируются. Высота и длина передней стенки – 87 и 37 см. Те же параметры для задней стенки – 87 и 44 см, а для боковин – 49 и 44 см. Параметры дна таковы: высота – 84 см, ширина – 54,5 см, толщина – 3,5 см.
  • На 24 рамки. Корпус делается длиной в 84 см, шириной в 56,6 см и высотой в 63,5 см. Его дно должно иметь толщину в 3,5 см. Снаружи длина крыши составляет 93,5 см, а внутри – 81 см.

Чтобы улей для пчел получился ровным и без больших зазоров, его размеры нужно точно соблюдать.

В изготовлении улья понадобятся такие материалы и инструменты:

  • хорошо высушенные деревянные доски, фанера, пенопласт;
  • станок для обработки досок;
  • ножовка или другой инструмент для нарезки заготовок;
  • молоток;
  • сверло, дрель, саморезы;
  • стамески;
  • казеиновый клей;
  • угольник;
  • карандаш.

Инструкция по сборке лежака любых габаритов такова:

  1. Доску обрезать по нужным размерам, а все заусенцы убрать рубанком. С помощью наждачной бумаги отшлифовать его поверхность, чтобы она была гладкой и без дефектов.
  2. Заготовки для боковин соединить столярным клеем. Для этого смазать ним торцы и прижать детали на ровной поверхности. Для фиксации с одной стороны стола установить вертикальное ребро, а с другой – струбцинами закрепить в нужном месте строительный уровень. Сверху можно положить еще одну заготовку для дополнительного прижима и устранения неровности.

  3. Тем же способом склеить торцевые стенки и дно ящика. Все выявленные на поверхностях неровности удалить при помощи шлифовальной машины.

  4. Проверить соответствие размеров и устранить мелкие дефекты, а после собрать короб, части которого закрепить с помощью клея и саморезов. Уровнем проверить точность углов.
  5. Из деревянных планок (10х10 мм) сделать опоры для рамок, зафиксировав их при помощи клея и гвоздей. После проверить соответствие размеров деталей.

  6. Для каждой грани короба создать обрамление с помощью реек 40х20 мм.

  7. В боковой стенке электрическим лобзиком вырезать летки – два в нижней части и один по центру. В процессе эксплуатации открывать их по мере роста пчелосемьи. На передней и задней стенках проделать пазы для рамок размером 1,8х1,1 см.

  8. Присоединить дно. Его можно собрать из двух реек и настила с использованием грунта и гвоздей. При этом стоит сделать выступ за бруски в 2 см.
  9. Установить пенопласт – листья толщиной 20 мм и плотностью 25 кг на м куб. Сверху монтировать вагонку. Полученная конструкция будет многослойной и с хорошими изоляционными характеристиками.
  10. Изготовить крышу. Для этого нарезать доски длиной по 100 мм и сделать из них короб. В нижней части установить рейку и проверить совпадение размеров. Вагонками создать поверхность крыши, вырезать в нем вентиляционные отверстия и закрыть их оцинкованной жестью для защиты от атмосферных воздействий.

  11. Досками выложить наборный потолок.

  12. На финишном этапе монтировать прилетную дощечку, окрасить короб и установить специальную защелку для закрепления крышки при транспортировке.

  13. Для фиксации верхней части в поднятом положении использовать гибкую ленту.

К изготовленному коробу можно приделать ручки для переноса.

Как собрать бюджетный улей на 12 рамок, можно узнать из следующего видео:

Вертикальный улей с двускатной крышей

Оптимальные габариты такого домика – 130х60х60 см, причем высота измеряется от конька крыши. Вот его чертеж:

Подобную конструкцию составляют такие детали из дерева и металла:

  • вертикальные стойки корпуса (1) 48,6х3,2х1,8 см – 4 шт.;
  • вертикальные стойки магазина (2) 15,4 х3,2х1,8 см – 4 шт.;
  • продольные бруски дна гнездового отсека (3) 42,4х3,2х1,8 см – 2 шт.;
  • поперечные бруски для гнездового отсека, магазина, дна и подкрышника (4) 60х3,2х1,8 см – 10 шт.;
  • продольные бруски для гнездового отсека, магазина, дна и подкрышника (5) 56,4х3,2х1,8 см – 12 шт.;
  • поперечные бруски для дна гнездового корпуса (6) 56,4х3,2х1,8 см – 2 шт.;
  • коньковый брус крыши (7) 56,4х3,2х1,8 см – 1 шт.;
  • стропильные ножки крыши (8) 39,2х3,2х1,8 см – 2 шт.;
  • стропильные ножки крыши (9) 42,4х3,2х1,8 см – 2 шт.;
  • подножки (10) 8х8х0,3 см – 4 шт.;
  • подпорные ножки в виде стального уголка (11) 50х5х5х0,3 см – 4 шт.;
  • покрытие конькового бруса в виде алюминиевого уголка (12) 68х5х5х0,3 см – 1 шт.;
  • облицовочная доска (13) толщиной 6-8 мм – 1 шт.;
  • прилетная доска (14) 46х7х0,6 см – 1 шт.;
  • фанерная панель с вентиляционными отверстиями (15) 46х46х1,2 см – 1 шт.

Чтобы изготовить обозначенные элементы конструкции, а также утеплить её, нужно подготовить такие материалы:

  • фанеру толщиной 10-12 мм;
  • брус сечением 32х18 мм – 20 погонных метров;
  • доску необрезную или деревянную вагонку толщиной 6-8 мм;
  • гвозди длиной 5 см;
  • шурупы длиной 2,5 см;
  • стальной уголок длиной 200 см;
  • алюминиевый уголок (5х5х0,3 см) длиной 70 см;
  • стальные пластины (8х8х0,3 см) – 4 шт.;
  • лист стали толщиной 1-1,5 мм и размером 60х100 см для кровельного покрытия (вместо неё можно использовать ту же доску, что и для облицовки стен);
  • откидные петли – 4 шт.;
  • оконные петли (5х3 см) – 2 шт.;
  • льняной утеплитель;
  • льняное масло для пропитки древесины;
  • краску по дереву.

Из инструментов понадобятся:

  • сварочный аппарат;
  • электрическая дрель с комплектом сверл;
  • шуруповерт;
  • электрический лобзик или ножовка по дереву;
  • болгарка для резки металла;
  • рулетка, угольник, карандаш;
  • молоток;
  • малярная кисть.

Подготовив всё необходимое, можно приступить к изготовлению улья, придерживаясь такой инструкции:

  1. Подготовить детали каркаса. Для этого обстругать брус, пропитать его льняным маслом, разметить и нарезать на заготовки при помощи электрического лобзика или обычной ножовки по дереву. Чтобы при забивании гвоздей брус не дал трещину, забивать их под углом. Можно предварительно под углом в 30° просверлить в нем отверстие, диаметр которого меньше толщины ножки гвоздя на 1-1,5 мм.
  2. Изготовить нижнюю раму каркаса, предварительно выложив брус по строительному уголку, чтобы углы не перекосились. Каждую сторону скрепить двумя гвоздями или саморезами, вбивая их через более длинный брус в торец короткого. Аналогичным образом собрать верхнюю раму корпуса. Далее соединить между собой 2 рамы вертикальными угловатыми брусками.
  3. От нижней рамы отмерить 18,2 см и на этом уровне между вертикальными стойками на передней и задней стороне каркаса прибить горизонтальные бруски таким образом, чтобы их верхний край совпал с верхом стального уголка ножек.
  4. От краев закрепленного бруса отмерить по 5,2 см и перпендикулярно ним вдоль стенок прибить бруски №6. Между ними и вертикальными стойками получится пространство, в которые должны свободно поместиться уголки-ножки. Они будут служить в качестве подставки для вентиляционной решетки и внутреннего коридора, идущего от летка. Отмерить по 5,5 см от краев этих брусков и уже перпендикулярно ним фиксировать короткие бруски №3.
  5. Собрать магазинную надставку, сначала изготовив нижнюю и верхнюю рамы, а затем скрепив их между собой вертикальными стойлами.
  6. Скрепить элементы крыши. Для этого изначально собрать нижнюю раму, а затем закрепить на ней стропильные элементы, устанавливаемые под углом, и соединить их между собой коньковым брусом. На этом этапе собранная конструкция выглядит таким образом:
  7. Подготовить ножки улья. Для этого разметить стальной уголок и нарезать его на отрезки длиной в 50 см. В 2 см от верхнего края уголка разметить 2 отверстия, а в 18 см – еще 2. Их диаметр – 5 мм. Далее взять стальные пластины и приварить их к ножкам со стороны, противоположной от просверленных отверстий.

    Некоторые пасечники для изготовления ножек улья используют дерево, однако в этом случае материал нужно предварительно тщательно обработать защитным раствором, поскольку в дальнейшем подставку потребуется углубить в грунт для гарантированной устойчивости домика.

  8. Готовые ножки прижать к нижней части вертикальных стоек каркаса, а затем прикрутить саморезами через заготовленные отверстия. Оптимальное расстояние от подножки до нижнего бруса каркасной рамы – 30 см.
  9. С внутренней стороны бруса верхней рамы магазина и гнездового корпуса закрепить выступающие упоры, на которые будут крепиться рамки. Рейки шириной 8-9 мм закрепить по всей длине боковых брусков каркаса. С одной из боковых сторон улья на раму крыши и верхнюю раму магазина, а также на нижнюю раму магазина и верхнюю гнездового корпуса закрепить откидные петли. В дальнейшем это поможет без труда извлекать из улья рамки с сотами.
  10. Фасадную сторону гнездового корпуса обшить облицовочным материалом – деревянными досками, заранее обработанными льняным маслом. Монтировать их под углом к брусу каркаса, чтобы каждая верхняя доска опиралась на нижнюю.
  11. В закрепленной обшивке нижней части улья прорезать леток в виде прямоугольного отверстия размером 46х7 см. Вырезанную часть доски сохранить, чтобы использовать её для обустройства откидной дверцы.
  12. Под вырезанным окошком закрепить небольшую доску в качестве подставки под летковую откидную дверцу. При открытии она будет превращаться в прилетную площадку.
  13. Вырезанную часть обшивки закрепить на петлях, которые установить под ней, чтобы она открывалась наружу. Для фиксации дверцы в закрытом положении над вырезанным отверстием с помощью саморезов закрепить дощечку или металлическую полоску, которая должна свободно переворачиваться и становиться простейшей щеколдой.
  14. С внутренней стороны леткового отверстия на брус каркаса закрепить доску коридора. Далее полы утеплить. Для этого гнездовой корпус перевернуть, снизу на доски уложить льняные маты и закрыть их гидроизоляционным материалом. Дно с наружной части обшить фанерой. Остальные отделы улья обшить изнутри фанерой, а затем с их внешней стороны установить льняные маты в рамы каркаса. Сверху утеплитель обтянуть ветрозащитной гидроизоляционной пленкой.
  15. Крышу покрыть той же доской, что и на стенах, или же стальным оцинкованным листом. Во втором случае на скаты конструкции нужно добавить по 2-3 стропила, а затем обшить крышу фанерой и только после этого настелить металлическое покрытие. Второй вариант оптимален, поскольку исключает риск протекания крови. Если же используются доски, то их закрепление начать с карнизной части крыши и вести последовательно к коньку. Каждую последующую доску монтировать внахлест на предыдущую. В конце закрепить на конек крыши алюминиевый уголок.
  16. В подкрышное пространство установить фанерную панель с вентиляционными отверстиями. При эксплуатации улья между магазином и корпусом установить разделительную решетку, а на панель и дно – кормушку с сиропом.

Внешнюю облицовку улья можно выполнить как до установки на постоянное место, так и после вкапывания подставок в грунт.

Подробности

Виды фанерных ульев

Из фанеры есть возможность изготовить и лежак, и двустенный или даже улей многокорпусного типа.

Лежак

Конструкция будет напоминать огромный ящик и оснащен съемной или даже откидной крышей. Гнездо в лежаке расположено горизонтально, и как правило, такие ульи делают из дерева, но конструкция получится достаточно громоздкой. Применяя фанеры и пенопласт в одном тандеме можно сохранять размеры, но при этом сделать сам дом для пчел более современным и легким.

Двухстенный

Такой тип ульев, прежде всего, рассчитан для эксплуатирования в регионе с прохладным климатом, резкими перепадами температуры и суровой зимой. В летний период в домах создаются благоприятные условия, которые будут исключать перегревание. Две стены в конструкции дают возможность сохранять тепло внутри даже в сильный холод.

Многокорпусный

Сделать ульи из фанеры для пчел можно из нескольких корпусов, и это будет самым оптимальным вариантом для содержания больших пчелиных семей. Улей удобный в применении, так как его можно легко разбирать или даже отремонтировать. Для изготовления подобных домов применяют фанеру с толщиной на меньше 1.8 см. Листовые материалы устанавливают внутри, а снаружи улей обшивают посредством ДВП или более тонким листом фанеры. Между стенками важно поместить пенопласт.

Как изготовить улей

Для выполнения работ потребуются такие материалы и инструменты:

  • Пилы.
  • Карандаш и линейка.
  • Доски с толщиной в 2.5-3 см.
  • Бруски из древесины.
  • Гвозди и саморезы.
  • Клей ПВА.
  • Пенопласт.
  • Фанера.

Теперь поговорим о размерах.

Габариты

Для того, чтобы правильно все конструировать, требуется знать размеры домиков. При изготовлении ульев из фанеры следует придерживаться стандартных размеров внутри каркаса. Для лежаков параметры должны быть следующие – 81*45 см при высоте до подкрышника 35.5 см. Внутри ульев дадан требуется обеспечивать размер 45*45 см и с высотой 31 см, что даст возможность вмещать по 12 рамок. Ульи Рута с размерами 45*37.5 см при высоте 25 см рассчитаны на 10 соторам.

В процессе создания ульев пчеловоды способны корректировать габариты, а еще и рамки обязательно должны быть установлены с учетом таких параметров:

  • Расстояние между планками бокового типа рамок и стенками в улье 0.8 см.
  • Дистанция между центрами соседствующих рамок составляет 3.8 см.
  • Толщина рамок 3 см.
  • Фальцы для рамок 1.1*2 см.

Рассмотрим изготовление популярной модели улья.

Дадан-улей из фанеры

Предлагаем вам пошаговое изготовление каждой детали улья.

Корпус

Итак, короб собирают таким образом:


  1. Посредством циркулярной пилы нарежьте 4 бруска с длиной в 51 см и толщиной 3 см. Ширина может быть от 4 до 4.5 см.

  2. Из фанерного листа нужно вырезать кусок размером 30*51 см.
  3. В двух брусках длина 51 см должна иметь четверти 1*1 см. Такие бруски будут верхними в стенках бокового типа. Нижние бруски при этом должны остаться целыми.
  4. Возьмите пару брусков – один с четвертью, а также один целый, а после прибейте к ним посредство маленьких гвоздиков заранее подготовленный кусок фанеры. Для того, чтобы предотвращать попадания внутрь улья влаги, стыки рекомендовано обрабатывать посредством ПВА клея.
  5. Нарежьте бруски 3*4 см, и их длина должна быть такой, чтобы они пометили между двумя брусками, которые были ранее закреплены.
  6. Таким же образом соберите еще одну стенку улья из фанеры своими руками.
  7. В верхней части боковушки с внутренней стороны закрепите на клеевой состав и гвозди кусок доски. В будущем он будет применяться как место для создания ручки.
  8. В появившемся пространстве стенки помещают пенопласт с толщиной 3 см.
  9. Закрывайте утеплитель посредством кусочка фанеры. В результате получите 2 боковушки улья.
  10. Нарежьте 4 бруска с длиной 45 см той же ширины и толщины, равно как и боковые стенки и выберите четверть под рамки 1*1 см в двух брусках.
  11. При помощи саморезов соедините боковые стенки, применяя бруски по 45 см – сверху прикрепите бруски с четвертью, а снизу целый.
  12. Вырезайте лист фанеры аккурат по внутренним размерам передней стенки и прикрепите на гвозди.
  13. В передней стенке в месте, где будет расположен леток, на клеевой состав зафиксируйте кусок доски.
  14. В полученном пространстве должен быть вставлен пенопласт, а после вырезайте кусок фанеры по внешнему размеру передней стенки и прикрепите листовой материал посредством гвоздей.
  15. Просверлите леток.
  16. Заднюю стенку стоит изготовить аналогичным методом.
  17. Выберите посадочное место в брусках на углах.
  18. В нижней части улья зафиксируйте на клей и прибейте рейки на гвозди.
  19. Из доски следует вырезать прилетную доску и прикрепите ее под летком на саморезы.

Теперь о том, как сделать днище.

Дно

Высота дна должна быть как можно больше, к примеру, 4.5 см, что по рекомендациям опытных пчеловодов уменьшает вероятность роения. К внешнему бруску на саморезы зафиксируйте кусочек доски, чтобы появилась прилетная доска. Далее, когда из заготовок будет сделан каркас, с нижней части набейте рейки и прикрепите фанеру. С внутренней части требуется укладывать пенопласт и прикрывать его посредством фанеры.

Подкрышник

Для того, чтобы сделать подкрышник, подойдет доска с толщиной 2.5 см. Длина досок для сборочного процесса элемента должна быть такой, чтобы подкрышник был насажен на корпус без щелей. Скрепление деталей проводят саморезами, заранее сделав выборки в дереве. В подкрышнике проделайте отверстия и закройте их мелкой сеткой, чтобы внутрь не попадали шершни, осы и прочее. Отверстия могут быть круглые, а еще в виде прорезей.

Крыша

Ее следует делать по аналогии с днищем. Для сборочного процесса потребуется 4 бруска, которые будут соединены между собой при помощи шурупов. С внешней стороны следует прибить фанеру, а после этого с внутренней стороны требуется укладывать пенопласт и набить кусочек фанеры. Для того, чтобы защищать улей от влаги, крыше следует оббить оцинковкой. После сборочного процесса улья, конструкцию стоит окрашивать. Таким образом, получится защищать материал дома и в целом увеличить срок эксплуатации изделия. Более того, окрашенный улей послужит ориентиром для пчел и не допустить путаницу насекомых. Подробнее вы сможете узнать про изготовление улья с пенопластом в видеоролике.

Лежак

А вот эту деталь делают по прописанным выше размерам. Полная высота домика с учетом высота подкрышника составляет 43.5 см. Из инструментов важно подготовить:

  • Электрический лобзик.
  • Циркулярную пилу.
  • Угловую шлифовальную машинку.

Требуются такие материалы:

  • Брус 4 см.
  • Лист фанеры 152.5*152.5*0.8 см.
  • Половину листа фанеры 0.4 см.
  • Оцинковка 1/3 листа.
  • Для обвязки крыши и потолочин нужны доски от строительных поддонов.

Расход материала будет указан для конструирования одного улья лежака на 20 рамок. Создание улья важно начать с нарезки брусков 4*4 см. Их габариты должны соответствовать параметрам улья. В брусках важно сделать фальцы 2*2 см. Когда все детали будут подготовлены, соберите домовой каркас, скрепляя все саморезами. Внутреннюю часть улья обшейте фанерой с толщиной в 0.4 см. Для фиксации материала можно применять даже ПВА клей или гвоздики. Когда стенка улья будет готова изнутри, в полученную полость требуется укладывать пенопласт. Для наружной обшивки подойдет даже фанера 0.8 см. Большинство пчеловодов применяют березовый материал, и внешние стенки рекомендовано отшлифовать для будущего окрашивания. Крышу делают по аналогии с дадановским ульем, а именно с закладкой утеплителя. Для обвязки крыши применяют доску 1-1.5 см. В роли покрытия крыши самым подходящим материалом будет оцинковка.

Как сделать улей из пенополистирола?

Типовой объект из пенополистирола представляет собой корпус размером 44х25 см, который имеет крышку, дно и кормушку. Внутрь него монтируются деревянные рамки весом около 10-12 кг.

Для изготовления конструкции потребуются такие материалы и инструменты:

  • пенополистирол листовой;
  • саморезы по дереву длиной 5-7 см;
  • наждачная бумага малой зернистости;
  • жидкие гвозди;
  • алюминиевая сетка с размерами ячеек до 3,5 мм;
  • водоэмульсионная красящая смесь;
  • стальной уголок;
  • циркулярная пила или канцелярский нож с надежным жестким лезвием, чтобы обеспечить ровность выкраиваемых деталей;
  • шуруповерт;
  • металлическая линейка длиной не менее 100 см.

Для изготовления пчелиного улья необходимо следовать такому плану:

  1. Разметить лист пенополистирола с помощью обычного фломастера и металлической линейки, а после раскроить все фрагменты для будущей конструкции. Кромки для ровности отшлифовать наждачной бумагой.
  2. Канцелярским ножом или пилой проделать вдоль каждой стенки «четверти», величина которых равна половине толщины листа пенополистирола. Они необходимы для соединения между собой фрагментов конструкции.
  3. Приложить обе стенки корпуса, чтобы выступы вошли в пазы, а после нанести на места соединений жидкие гвозди.
  4. Как только клей подсохнет, а стыки зафиксируются, снаружи стянуть конструкцию саморезами с шагом 10-12 см. Каждый из них нужно углубить на 5 мм в толщину листа.
  5. Готовые корпуса каждого сегмента собрать в одну конструкцию, насаживая верхнюю часть на нижнюю. Проследить за тем, чтобы при сборке не было зазоров или щелей, поскольку они отрицательно скажутся на теплоизоляции домика.

Пчелиный улей можно утеплить плитками, толщина которых соответствует размерам готового изделия, но варьируется в пределах 2 см, 3 см или 5 см.

Инструкция по изготовлению улья из полиуретана

Создание улья из такого материала является довольно трудоемким процессом, поэтому его целесообразно разделить на несколько этапов, каждый из которых рассмотрим далее.

Сборка корпуса

Для этого понадобится 8 металлических плит – по 4 для внешнего и внутреннего контура. Между противоположными сторонами нужно установить распорки, а внешние плитки скрепить болтами. Чтобы образовать в корпусе выемки для захвата, к внутренним сторонам внешних плиток прикрутить металлические накладки.

Основание и закрывающую крышку делать с пазами, в которые и будут вставляться плиты. По краям наложить металлические полоски и соединить их болтами. По внутреннему и внешнему периметру корпуса просверлить отверстия, чтобы при сборке вставить в них металлические пруты с резьбой. На них накрутить болты, удерживая всю конструкцию. В крышке сделать отверстие для заливки смеси и монтировать задвижку с заглушкой для его закрытия.

Установка дна и крыши

Крышу изготовить из двух прямоугольных деталей, одна из которых должна иметь выступающие борта по краям, а другая – выступающую прямоугольную внутреннюю часть.

Днище представляет собой прямоугольную раму с металлической сеткой по центру. Собрать её лучше всего из отдельных пенополиуретановых брусков, скрепляя их болтами.

Отдельно нужно изготовить формы для брусков – боковых, заднего и переднего. По внутреннему периметру всех брусков выложить полоску металла для образования фальцев. На них уложить и прибить степлером металлическую сетку. Передний брусок лучше расположить ниже по высоте для получения летковой щели.

После отливки во внутренних боковинах выбрать фрезой паз для донной задвижки. Вырезать ее из поликарбоната. Задний брусок то же расположить ниже по высоте, чтобы вставить в полученную щель задвижку и направить в пазы боковых стенок.

Приготовление смеси пенополиуретана

Данный материал получается в результате реакции полиола и полиизоцианата. При заливке смеси надо правильно рассчитать общую массу, придерживаясь такого порядка:

  1. Вычислить объем детали улья и умножить её на ширину, толщину и длину.
  2. Полученное значение умножить на коэффициент технологических потерь (1,15) и предполагаемую плотность пенополиуретана (60 кг/ кв. м).

Как правило, для одного корпуса улья толщиной в 5 см расходуется порядка 1,5 кг полиола и 1,7 кг полиизоцианата. Смесь заливать нужно очень быстро – за 10 секунд, поскольку она быстро затвердевает. Для смешивания и заливки использовать специальные устройства или обычный строительный миксер. Во втором случае в гибкую емкость нужно залить полиизоцианат и сразу же перемешать его миксером, а затем влить полиол и мешать 3 секунды. После этого готовый состав влить в форму.

Извлечение и окрашивание улья

В течение 30 минут смесь застывает. После этого болты, удерживающие пруты, нужно раскрутить. Сбить верхнюю часть формы при помощи деревянного бруска и молотка. Далее раскрутить болты на ребрах формы, но действовать аккуратно, чтобы не деформировать конструкцию. Так пройтись два круга по всем болтам и снять распорки. Излишки пенополиуретана по краям корпуса убрать острым ножом.

В конце конструкцию обшить мелкозернистой шкуркой, а фасад покрасить акриловой краской для защиты улья от ультрафиолетовых лучей. Окрашивать домик в течение недели после изготовления, но не раньше, чем через 8 часов.

Пчелиный улей можно изготовить своими руками, используя для этого различные чертежи и материалы. К тому же предварительно нужно выбрать один из вариантов подобной конструкции, учитывая регион проживания и размеры пасеки. В любом случае, готовый улей должен быть полностью герметичным и обладать хорошими теплоизоляционными свойствами.

0

0

Копировать ссылку

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
Для любых предложений по сайту: [email protected]
